23 Febbraio 2019
Committente:
Magni Telescopic Handlers Srl – Castelfranco Emilia
Progettista architettonico:
Studio Generali Engineering & Architecture
Cliente:
FEA srl
Sistema ceramica:
Laminam SpA - Fiorano Modenese

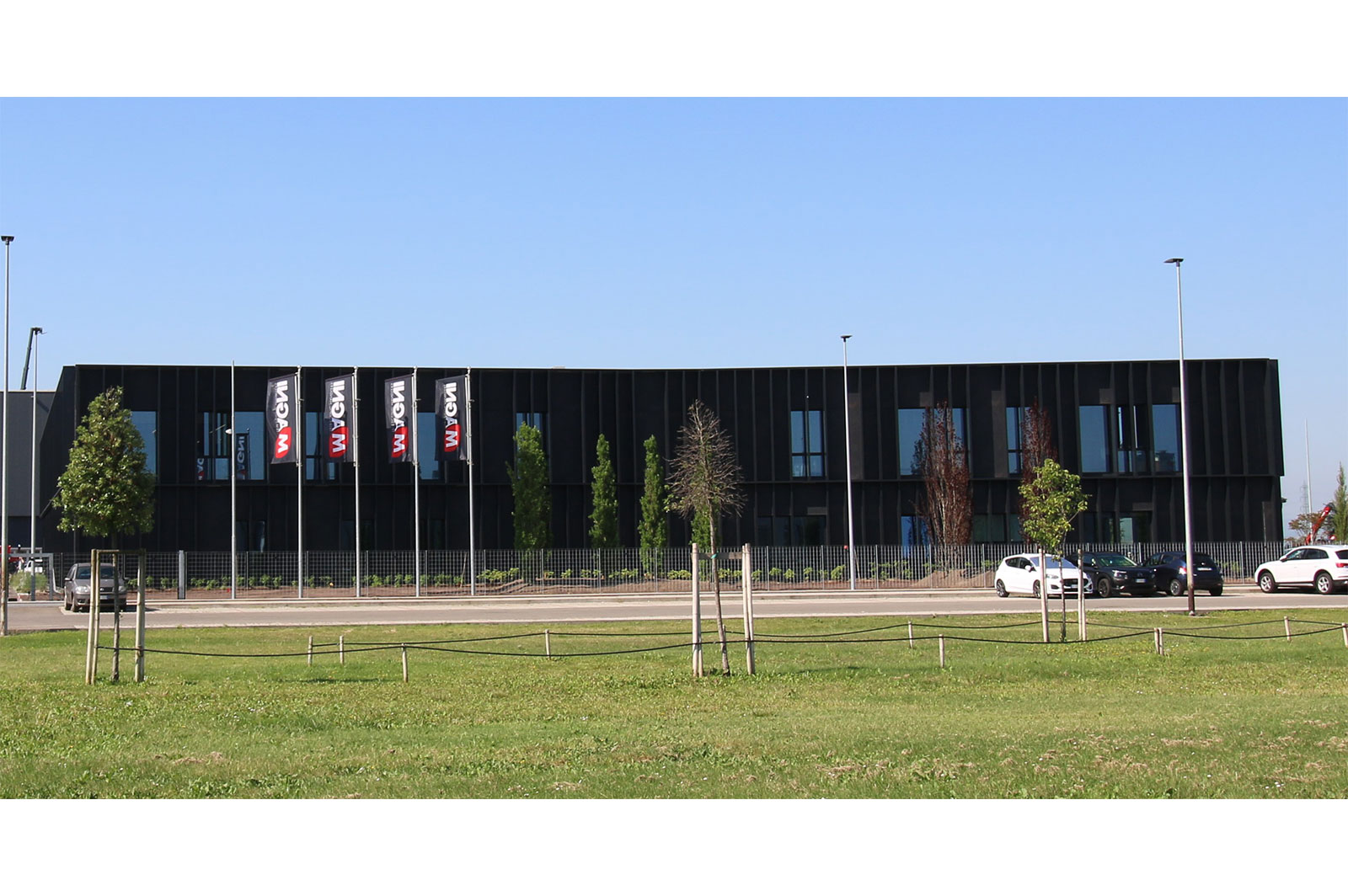

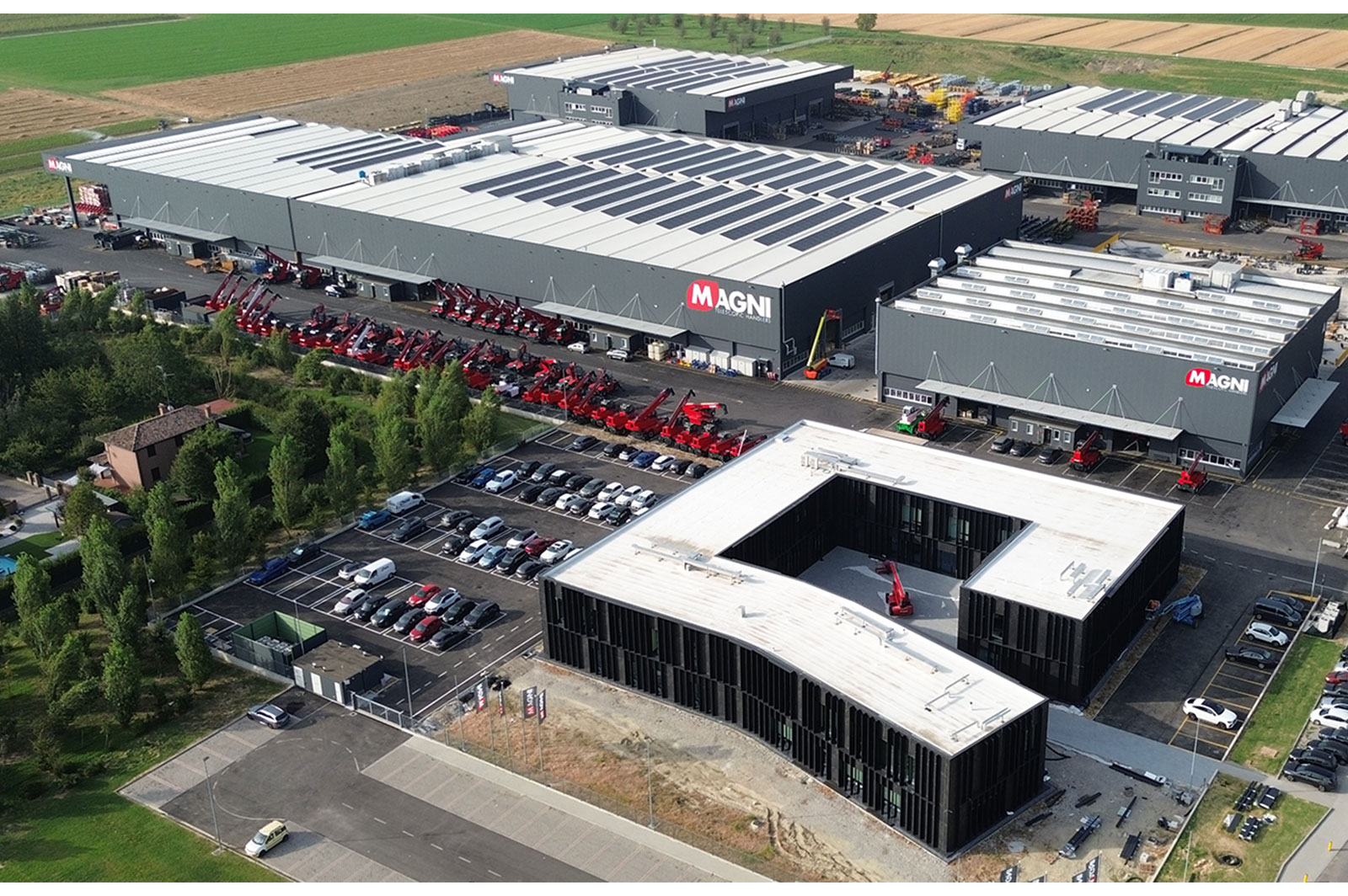

La nuova sede HQ della società Magni Telescopic Handlers di Castelfranco Emilia (MO), leader mondiale dei prodotti e macchine per sollevare e spostare carichi con standard qualitativi e di sicurezza di eccellenza, è inerita in una avveniristica area che comprende oltre agli stabilimenti produttivi, i nuovi uffici con aree relax, centro congressi e sale riunioni. L’insieme delle strutture in cui si articola l’area copre 36.000 m² di cui 3.200 m² destinati ai nuovi uffici.

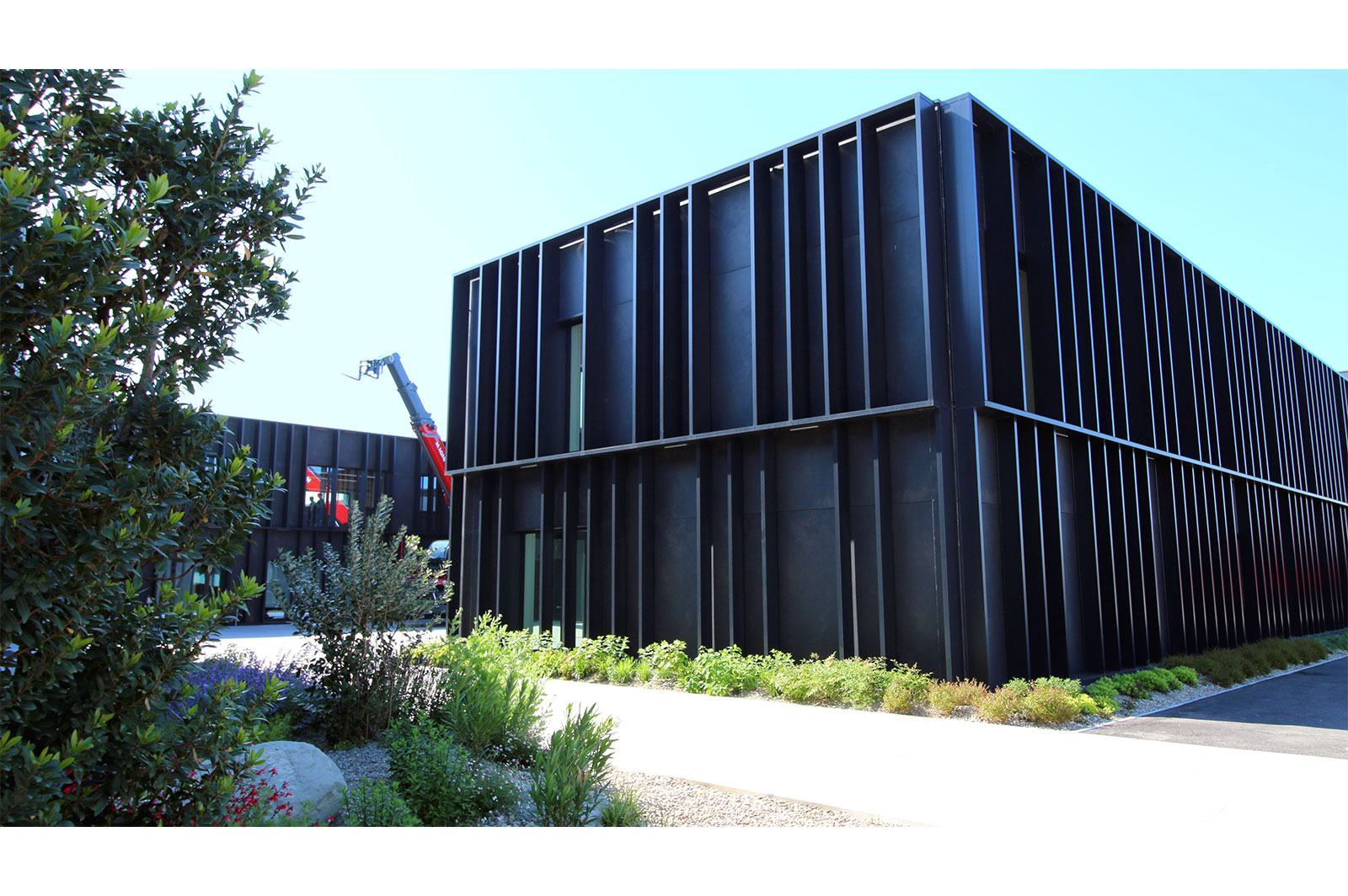

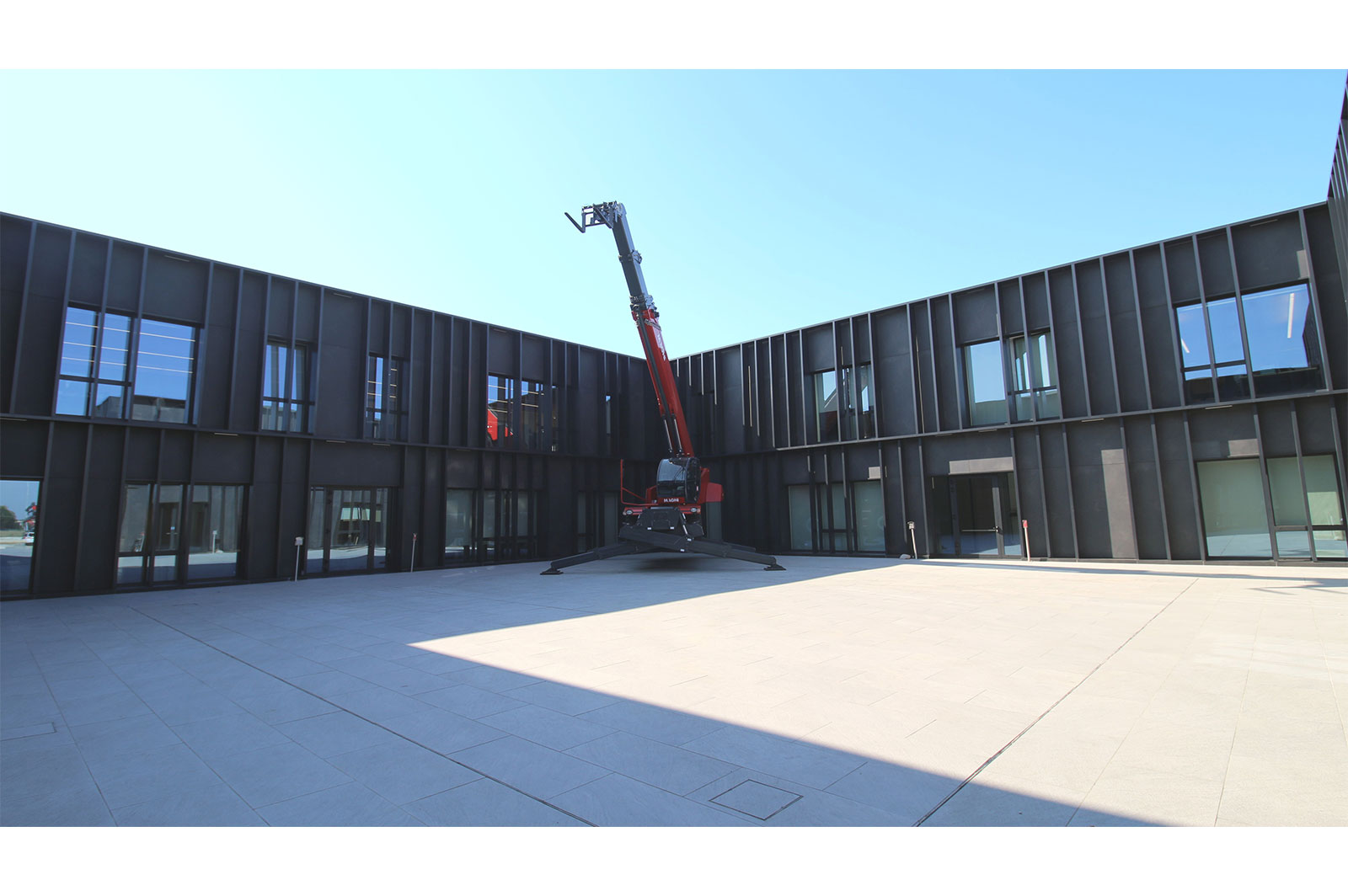

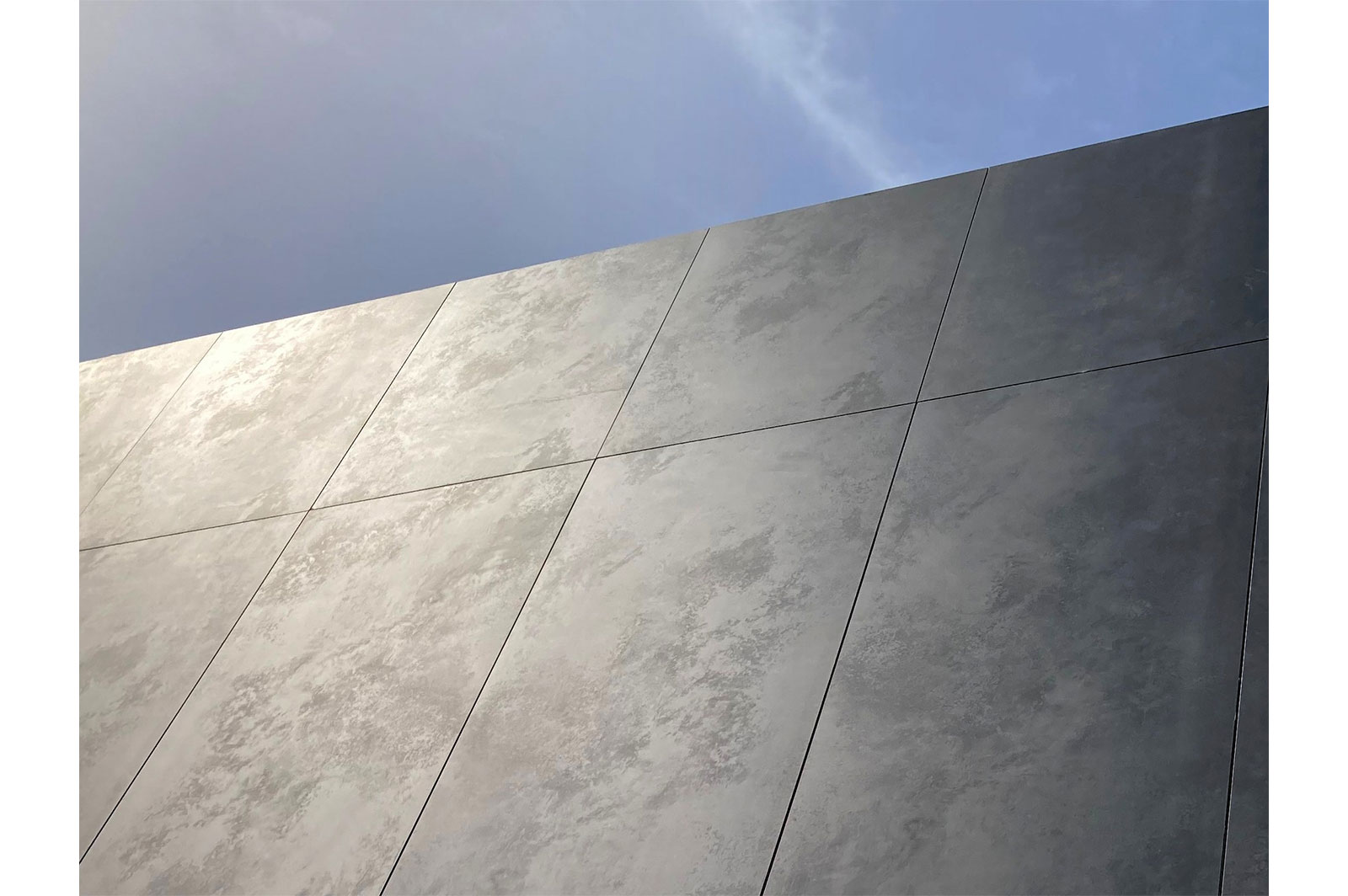

La facciata dell’edificio prevede una struttura in pannelli di altezza massima di 9,1 m in doppia lamiera sagomata sulla faccia esterna, anima isolante e speciali staffe ancorate ai pannelli rinforzate per sostegno della carpenteria leggera in Alluminio predisposta per supporto dei pannelli in ceramica di grande formato di massime misure 1,5x3,05m, realizzati in Gres Ceramico della soc. Laminam della serie Ossido Laminam 5+ con telai di rinforzo in alluminio incollati strutturalmente alle lastre ceramiche con silicone, il tutto sottoposto a test di conformità e procedure Etag002; gli infissi inseriti nelle forometrie delle facciate sono realizzati in profili a taglio termico e speciali imbotti coibentati nel perimetro;

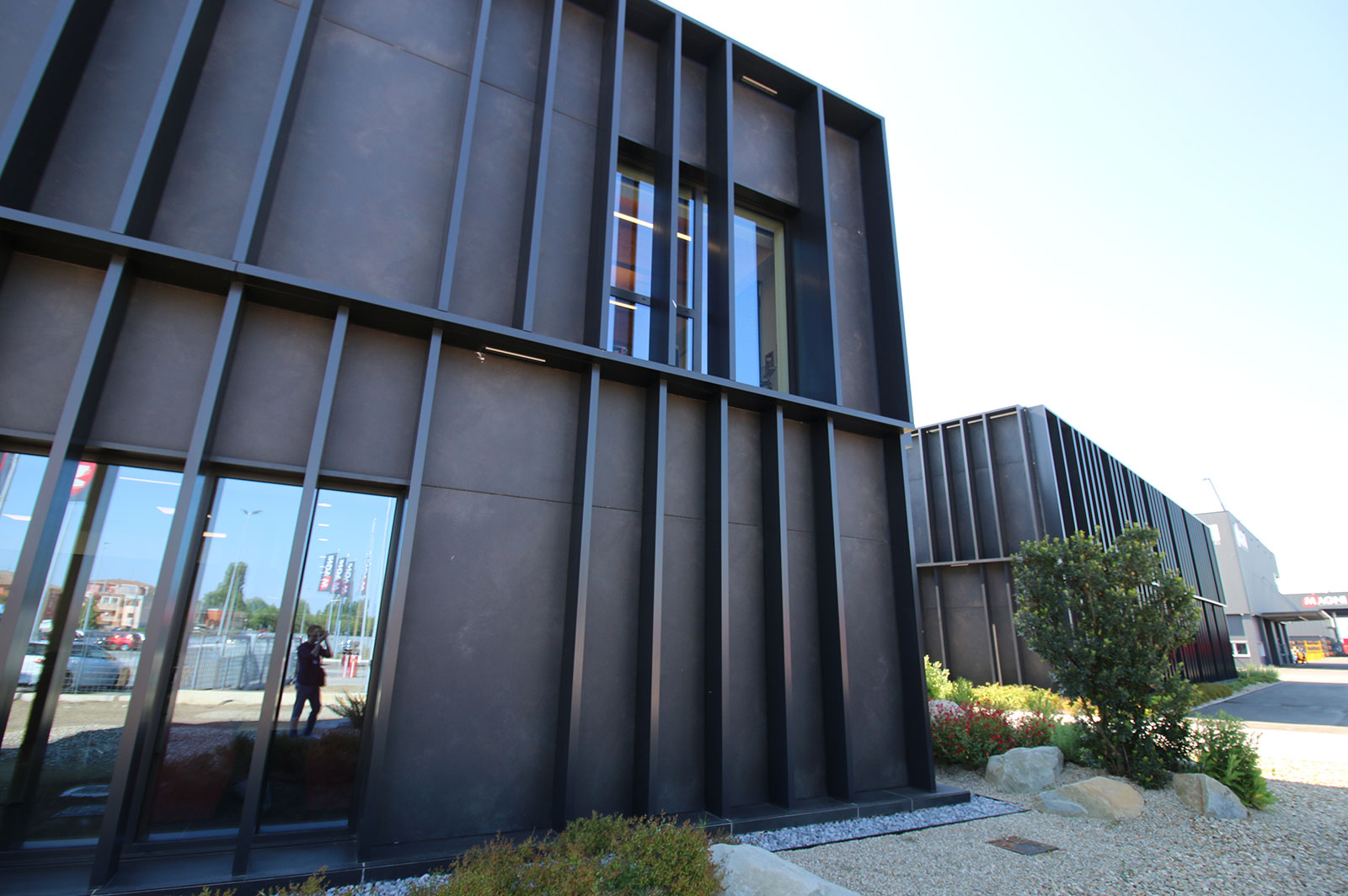

all’esterno della facciata ventilata sono stati inseriti frangisole architettonici a sezione tubolare estrusa in alluminio, composti in riquadri non modulari, di profondità massima di 60 cm fissati mediante sistema a barre regolabili passanti il pannello sandwich e vincolate alle strutture primarie dell’edificio previste in metallo e in legno lamellare; all’interno dei locali sono perviste contropareti architettoniche in cartongesso coibentato.
Lo Studio Cattivelli ing. Fausto, per conto dell’impresa appaltatrice FEA Srl di Modena, ha eseguito il progetto esecutivo e i dettagli costruttivi con calcoli statici delle facciate ventilate per le quali sono state richieste dalla Committenza massime prestazioni energetiche e acustiche con impiego di materiali specifici per il rispetto della ecosostenibilità dell’ambiente.
